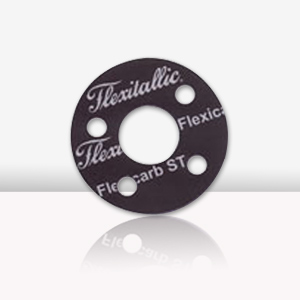

柔性石墨墊片

Flexitallic Flexicarb ?

Flexitallic Flexicarb?系列密封板材料由高純度膨脹石墨薄片制成，可選帶或不

帶增強金屬芯。“標準”產品的石墨碳含量至少達到98%，而對于核工業工

況還可以提供石墨碳含量99.85%以上的產品。石墨薄片可利用機械方式或特

定粘結劑與金屬增強芯結合。

Flexicarb? 層壓板特別適用于中高溫壓各類介質工況，廣泛用于嚴苛工業工況

和石化/煉油行業。由于這類產品不含橡膠或聚合粘結劑，能夠在最大程度上

保持應力，確保使用期間保持裝配時的墊片應力。

石墨制品針對大部分工業化學品都具有抗腐蝕性，但容易受氧化劑侵蝕，如硝酸。特定濃度和溫度組合條件下，硫酸也會

腐蝕石墨。在化學品環境下選用石墨層壓板時，必須考慮化學介質與金屬增強芯可能發生的反應。

氧化

在空氣或存在氧氣的環境中，石墨遇到高溫會燒失，轉化成碳氧化物。氧化速率取決于石墨純度、溫度和氧氣濃度。在安

裝良好的法蘭上，只有墊片內緣會接觸管道內的氧氣，石墨燒失速率會減緩，使用壽命取決于其密封面的寬度。在密封流

體中不含氧氣的高溫應用環境下，也必須考慮法蘭周圍大氣中的氧氣也可能侵蝕

石墨。

對于長期使用的情況，獨立測試結果表明，石墨的最高工作溫度會比廠家資料中

的數值低很多。這一點已經被代表壓力容器研究委員會（PVRC）在蒙特利爾理工

學院的密封性能測試研究實驗室（TTRL）所證實。TTRL報告中不同使用時長石墨

的最高工作溫度，參見下表。

產品種類

Flexicarb? 層壓板LS（GS 600*）- 均質石墨板。該產品通過均質石墨薄片層壓而成。

Flexicarb? SR（RGS 4*）- 該層壓板中包含0.002”（0.05mm）厚的316不銹鋼芯材和

粘結固定的石墨貼面。

Flexicarb? ST（RGS 3*）- 該層壓板中包含0.004”（0.1mm）厚的沖齒316不銹鋼芯材

和機械固定的石墨貼面。這種墊片可用于

高壓工況，尤其是過熱蒸汽工況。

Flexicarb? NR（RGS 1*）- 該層壓板用耐化

學的腈基酚醛粘結劑，將石墨粘結在
